CH6數字顯示儀表contronix
原XSCH系列 生產商 北京尺度方圓傳感器有限公司
|
|
|
|
CH6數字顯示儀表說明
CH6數字顯示儀表誤差小于0.5%F.S，并具備調校、數字濾波功能
CH6數字顯示儀表輸入信號類型：萬能輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶溫度信號
CH6數字顯示儀表外形尺寸：160×80（橫/豎），96×96，96×48（橫/豎），72×72，48×48
CH6數字顯示儀表工作電源：85--265VAC,12--36VDC.功耗小于7VA
CH6數字顯示儀表基本配置
單顯示、2點報警，外供24V。 可選配變送輸出功能。
|

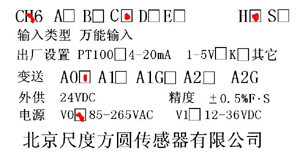

| CH6數字顯示儀表選型指南 |
| |
|
| |
面板尺寸代碼
|
變送輸出代碼
|
| |
A 160*80
|
A0 無變送輸出
|
| |
B 96*96
|
A1 4~20mA輸出
|
| |
C 96*48
|
A1G 4~20mA輸出
輸出與外供隔離
|
| |
D 72*72
|
|
| |
E 48*48
|
工作電源代碼
|
| |
|
V0 220Vac
|
| |
H 橫式
|
V1 12~36Vdc
|
| |
S 豎式
|
|
|
CH6選型要點
|
| 1.確定儀表尺寸、橫式或豎式。 |
| 2.確定儀表工作電源，24Vdc或220Vac |
| 3.確定是否需要變送輸出,既是否需要4-20MA信號輸出功能，該功能為選項，影響儀表價格。 |

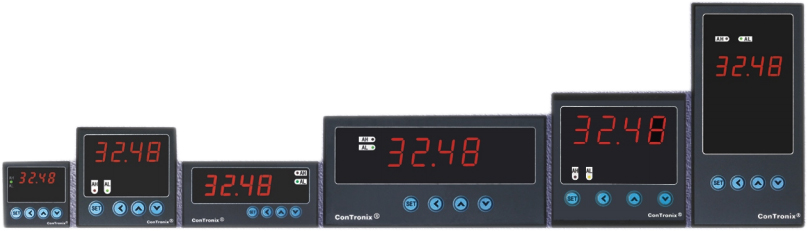

| ch6系列儀表 |
| CH6型號舉例 |
| CH6/A-HRTB1VO |
160x80橫 萬能輸入 2路繼電器報警輸出 外供24VDC
工作電源220VAC |
| CH6/A-HRTB1VO |
|
| CH6/A-HRTA1B1V0 |
160x80橫 萬能輸入 2路繼電器報警輸出 4-20MA輸出
外供24VDC 工作電源220VAC |
| CHT/A-HRTA1B1V0 |
|
| CH6/A-SRTB1VO |
80x160豎 萬能輸入 2路繼電器報警輸出 外供24VDC
工作電源220VAC |
| CH6/A-SRTB1VO |
|
| CH6/B-FRTB1VO |
96x96 萬能輸入 2路繼電器報警輸出 外供24VDC
工作電源220VAC |
| CH6/B-FRTB1VO |
|
| CH6/C-HRTB1VO |
96x48橫 萬能輸入 2路繼電器報警輸出 外供24VDC
工作電源220VAC |
| CH6/C-FRTB1VO |
|
| CH6/C-HRTA1B1V0 |
96x48橫 萬能輸入 2路繼電器報警輸出 4-20MA輸出
外供24VDC 工作電源220VAC |
| CH6/C-HRTA1B1V0 |
|
| CH6/C-HRTB1V1 |
96x48橫 萬能輸入 2路繼電器報警輸出
外供24VDC 工作電源24VDC |
| CH6/C-HRTB1V1 |
|
| CH6/D-FRTB1VO |
72x72 萬能輸入 2路繼電器報警輸出 外供24VDC
工作電源220VAC |
| CH6/D-FRTB1VO |
|
| CH6/E-FRTB1VO |
48x48 萬能輸入 2路繼電器報警輸出 外供24VDC
工作電源220VAC |
|
|
|
|
|
| CH6 |
|
| CH6系列儀表型號規格端子圖
|
|
|
|
|
特別提示:
CH6系列顯示控制儀，是北京尺度（Chidu)方圓公司生產的經典產品，廣泛應用于工控領域，近來，發現市場上出現假冒產品。惡意冒充我公司CH系列儀表，以次充好，甚至說是進口產品，欺騙用戶，已有多家用戶上當受騙。
CH系列產品，是尺度方圓（CHidu fangyuan)拼音字母簡寫。請客戶注意分辨，以免造成損失。確認電話：010-87273800
|
