CF21模擬信號隔離分配器
輸入、二路輸出、電源四端口隔離， 將一路信號隔離分配成二路信號。主要用途：
1.信號隔離： 輸入、輸出一、輸出二、電源四端隔離，實現各種設備的隔離保護，消除對地回路干擾。
2.信號轉換分配： 一路信號分配成兩路信號，并根據需要轉換信號類型，解決前后端設備之間信號不匹配問題。安裝方式35mm卡軌安裝輸入信號：
4～20mA,0～20mA,二線制4～20mA
0～5V,0～10V
Pt100熱電阻
輸出信號：兩路4～20mA,1～5V選型指南：CF21-□□□例：CF21-B11輸入
二線制4～20mA，輸出一 4～20mA,輸出二 4～20mA
| 輸入輸出范圍尾標代碼： |
| 尾標1 |
輸入 |
尾標2 |
輸出一 |
尾標3 |
輸出二 |
| A |
4～20mA |
1 |
4～20mA |
1 |
4～20mA |
| B |
二線4～20mA |
2 |
1～5V |
2 |
1～5V |
| C |
0～5V |
3 |
二線4～20mA |
|
| D |
0～10V |
|
|
|
|
| P |
Pt100熱電阻 |
|
|
|
|
| S |
特定參數 |
S |
特定參數 |
S |
特定參數 |
| |

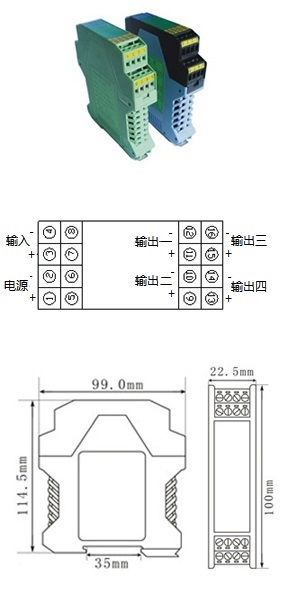

| 接線端子定義： |
| 電源：1＋ ２－ 輸入：３＋ ４－ |
| 輸出一：１３＋ １４－ 輸出二：１５＋ １６－ |
| 注： |
| 可根據客戶要求定制其它參數 |
| 請注意區分二線制4～20mA。 |
|
 |
