| CHG系列信號隔離器 |
|
| 信號轉換：PT100、4-20mA、0-5V、0-10V等各種模擬信號轉換，匹配不同接口設備。 |
| 信號隔離：輸入、輸出、電源三端口隔離，消除干擾，保護后端設備 |

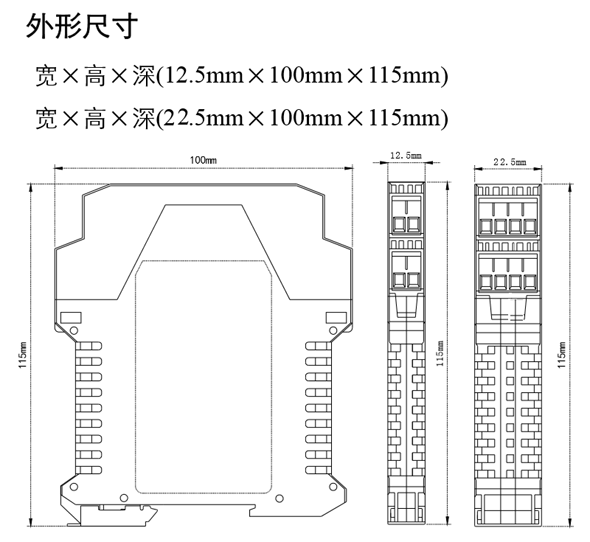

| 超薄外殼設計，厚度12.5mm隔離器 |
| 自主研發生產，掌握核心技術，根據客戶要求定制 |
|
| 常用參數型號： |
| CHG-F6 |
4-20mA輸入 4-20mA隔離輸出 |
| CHG-F3 |
4-20mA輸入 0-10V隔離輸出 |
| CHG-C6 |
0-10V輸入 4-20mA隔離輸出 |
| CHG-C3 |
0-10V輸入 0-10V隔離輸出 |
| CHG-P6 |
PT100鉑電阻輸入 4-20mA輸出 |
| CHG-K6 |
K分度熱電偶輸入 4-20mA輸出 |
|
| |
| 選型要點： |
| 根據現場需要，選定輸入信號、輸出信號，特殊要求可定制。 |
| 4-20mA 信號需區分是否有環路配電。 |
| |
| 輸入、輸出信號范圍代碼 |
|
尾標1
|
輸入信號
|
|
尾標2 |
輸出信號 |
|
A
|
0～5V
|
|
1
|
0～5V |
|
B
|
1～5V
|
|
2
|
1～5V |
|
C
|
0～10V
|
|
3
|
0～10V
|
|
D
|
-10～10V
|
|
4
|
-10～10V |
|
E
|
0～20mA
|
|
5
|
0～20mA |
|
F
|
4～20mA
|
|
6
|
4～20mA |
|
G
|
0～20mV
|
|
S
|
特定參數 |
|
H
|
0-75mV
|
|
|
|
|
P
|
PT100
|
|
|
|
|
K
|
K型熱電歐
|
|
|
|
|
S
|
特定參數
|
|
|
|
|
|
選型舉例：
CHG-A6 表示
輸入0～5V 輸出4～20mA
CHG-F3表示
輸入 4～20mA 輸出0～10V
CHG-P6/0-200表示
PT100鉑電阻輸入， 4～20mA輸出，溫度范圍0～200°C
CHG-K6/0-1300 表示
K分度熱電偶輸入，4～20mA輸出，溫度范圍0～1300°C
|
| |
 |
| |
| |
| 選用4-20MA信號輸入或輸出時，請注意有源信號或無源信號。 |
| |
| |
| |
| |
