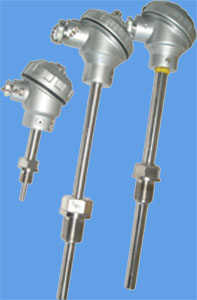

| JWB/C型溫度傳感器/變送器 |
 |
|
JWB/C溫度變送器
|
|
| JWB/C型溫度傳感器/變送器用途： |
| 廣泛應用于電力、石油、化工、電力、冶金、醫藥、建材、科研等防爆工業領域的溫度測量與控制，特別適合于自動化、計算機測控系統。可在惡劣的環境下使用，具有防爆、防潮、防水、防震、防有害氣體侵蝕的能力。
|
| 一、JWB型一體化溫度變送器 |
| JWB一體化溫度變送器是一種接觸式測量溫度的現場儀表，通常與其相應的二次儀表或計算機采集系統配套使用，可準確測量生產工作過程中各種介質或物體的溫度。（使用范圍－200℃－1600℃）JWB一體化溫度變送器是在溫度傳感器的防水接線盒內安裝了變送模塊，傳感與變送一體化，從而輸出4―20MA等標準模擬信號。其中變送模塊選用專用芯片進行放大和線性化處理，提高了傳感器測量精度，冷端無需補償，負載能力大，信號傳輸距離遠，抗干擾能力強。
|
| 主要技術指標： |
|
| 1．供電電壓：24VDC |
| 2. 精 度：A級0.25、B級0.5 |
| 3．輸出形式：4—20MA，0—10MA，0—5V，1---5V
|
| 4. 量 程：－200℃－1600℃內任意量程 |
|
5．防爆標志：ExdIICT6，安裝：螺紋或法蘭安裝
|
| 6．儲存環境：-20—-70℃ |
| |
| 二、JWC溫度傳感器
在WZ系列熱電阻、WR系列熱電隅的基礎上，嚴格按照國家標準、根據各行業使用及現場環境、以及國外的同類產品、又進行改進和創新，使產品使用更方便、更可靠。
|
| 主要技術指標：（參照WZ熱電阻，WR熱電偶） |
| 1.WZ熱電阻 |
|
產品型號
|
測量范圍
|
分度號
|
級別
|
允許溫差℃
|
| WZP |
-200——500℃ |
PT100 |
A |
±（0.15＋0.002∣T∣） |
| B |
±（0.15＋0.002∣T∣） |
| WZC |
-50——150℃ |
CU50 |
|
±（0.15＋0.002∣T∣） |
|
|
|
|
|
|
| |
| 2.WR熱電偶 |
|
熱電偶
|
分度號
|
精度等級與誤差
|
測溫范圍℃
|
|
Ⅰ級
|
Ⅱ級
|
Ⅲ級
|
|
鉑銠10-鉑
|
S
|
1℃
|
1.5℃
|
--
|
0--1300
|
|
鉑銠30-鉑銠6
|
B
|
--
|
1.5℃
|
4℃
|
0--1600
|
|
鎳鉻-鎳硅
|
K
|
1.5℃
|
2.5℃
|
--
|
0--1100
|
|
鎳鉻-銅鎳（康銅）
|
E
|
1.5℃
|
2.5℃
|
--
|
0--800
|
|
銅－銅鎳（康銅）
|
T
|
1.5℃
|
2.5℃
|
--
|
0--750
|
|
鐵－銅鎳（康銅）
|
J
|
1.5℃
|
2.5℃
|
--
|
0--750
|
|
| |
| 產品選型表： |
|
代碼
|
說 明
|
|
JWB
|
一體化防爆溫度變送器
|
|
分度號
|
∕
|
P：pt100 C:
cu50測量范圍－200－400℃
|
|
/
|
S , B , K ,
E , T , J 測量范圍0－1600℃
|
|
安裝方式
|
1
|
光桿無固定裝置
|
|
2
|
螺紋安裝（M20×1.5，M12×1.5）
|
|
3
|
卡套螺紋安裝（M20×1.5，M12×1.5）
|
|
4
|
法蘭安裝
|
|
接線方式
|
1
|
引線式
|
|
2
|
航插式
|
|
3
|
防水接線盒
|
|
4
|
防爆接線盒
|
|
傳感器保護管直徑
|
3,4,5,6,8,10,12,16,20mm
|
|
注：非標產品，可根據實際要求來定做，比如貼片式、外縛式安裝的（可測管道等表面溫度）
|
|
| |
|
